Ricerca dei brevetti sulla stampa 4D
La stampa 4D riguarda la produzione di oggetti tridimensionali realizzati con materiali che si trasformano se sottoposti a particolari stimoli ambientali (per esempio a una sorgente di energia).
Per produrre oggetti 4D si utilizzano le comuni stampanti 3D (la quarta variabile è il tempo); ciò che cambia è il materiale utilizzato (idrogeli, polimeri a memoria di forma), che può modificare la forma.
La ricerca brevettuale può essere effettuata con una combinazione di parole e di simboli di classificazione.
I codici di classificazione IPC/CPC saranno quelli della stampa 3D (v. tabella 1).
|
Codice di classificazione |
Definizione |
|
B33Y |
Manifattura additiva |
|
B29C 64 |
Procedimenti per la manifattura additiva |
|
B22F 10/10 |
Manifattura additiva da polveri metalliche – formazione di un corpo verde |
|
B22F 10/20 |
Manifattura additiva da polveri metalliche – sinterizzazione diretta |
Tabella 1. Elenco dei codici IPC/CPC per la manifattura additiva
Per quanto concerne le parole chiave, sono due i concetti da ricercare:
- La quarta dimensione, che nella stringa di ricerca può essere espressa in questi termini se si utilizza la banca dati Orbit Intelligence: (4_D print+) OR (shape W memory) OR programmable OR (self W healing) OR (self W assembl+) OR (four W dimensional)
- I materiali, che possono essere idrogeli, polimeri autoriparanti, ionomeri, vitrimeri: (metal? OR polymer+ OR ceram+ OR hydrogel? OR ionomer? OR vitrimer? OR alloy?)
Lo schema di ricerca (eseguita su titolo, riassunto e rivendicazioni) è riportato nella seguente tabella:
|
N° di risultati |
Query di ricerca |
|
413.771 |
((4_D PRINT+) OR (SHAPE W MEMORY) OR PROGRAMMABLE OR (SELF W HEALING) OR (SELF W ASSEMBL+) OR (four W dimensional)/TI/AB/CLMS/ICLM |
|
8.567.756 |
((METAL? OR POLYMER+ OR CERAM+ OR HYDROGEL? OR IONOMER? OR VITRIMER? OR ALLOY?))/TI/AB/CLMS/ICLM |
|
65.006 |
(B33Y+ OR B29C64+ OR B22F10/10 OR B22F10/12)/IPC/CPC |
|
542 |
1 AND 2 AND 3 |
Tabella 2. Elenco stringhe di ricerca
Dalla ricerca risulta un numero di famiglie brevettuali pari a 542.
L’analisi delle domande di brevetto di priorità dimostra come Cina e Stati Uniti siano i principali (e direi unici) concorrenti in questo settore emergente (v. Figura 1)

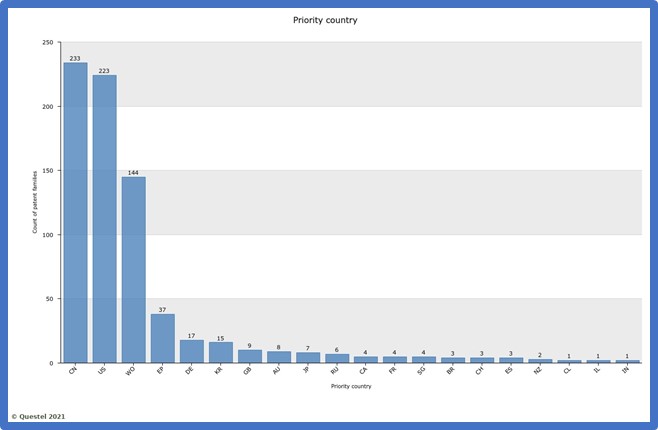

Figura 1. Numero di famiglie brevettuali per Paese di priorità
Massimo Barbieri
Technology Transfer Office (Politecnico di Milano)
Referente TTO per le invenzioni dei dipartimenti CMIC ed Energia
